Presné lisovacie diely: Praktický sprievodca výrobou, aplikáciami a optimalizáciou kvality

Pochopenie presných lisovaných dielov v modernej výrobe

Presné lisovacie diely sú kovové súčiastky vyrábané rezaním a tvarovaním plošného materiálu pomocou lisovníc a lisov. Na rozdiel od základného razenia sa presné razenie zameriava na vysoké tolerancie, opakovateľnosť a dosahovanie zložitých geometrií s prísnymi špecifikáciami. Presne lisované komponenty sa objavujú v leteckých zostavách, lekárskych zariadeniach, krytoch automobilových senzorov a šasi elektroniky, kde sa nedá vyjednávať o rozmerovej presnosti a konzistentnom výkone.

Hlavným zámerom presného razenia je transformovať ploché plechy na užitočné časti s minimálnymi sekundárnymi operáciami. To šetrí výrobný čas, znižuje náklady a zaisťuje konzistentnú kvalitu dielov vo všetkých výrobných sériách. Presné razenie nie je široký pojem; konkrétne odkazuje na procesy s vysokou presnosťou, a nie na všeobecné dierovanie alebo vysekávanie.

Kľúčové materiály používané na presné lisovanie dielov

Výber správneho materiálu priamo ovplyvňuje výkon dielu, toleranciu lisovania a celkové výrobné náklady. Presné razenie je možné aplikovať na železné a neželezné kovy, pričom každý je vybraný na základe mechanických vlastností a požiadaviek na konečné použitie.

Bežné kovy v presnom razení

• Nerezová oceľ – vynikajúca odolnosť proti korózii a pevnosť pre medicínske a potravinárske diely.
• Oceľ valcovaná za studena – Dobrá rovinnosť a povrchová úprava, ideálne pre konštrukčné lisované komponenty.

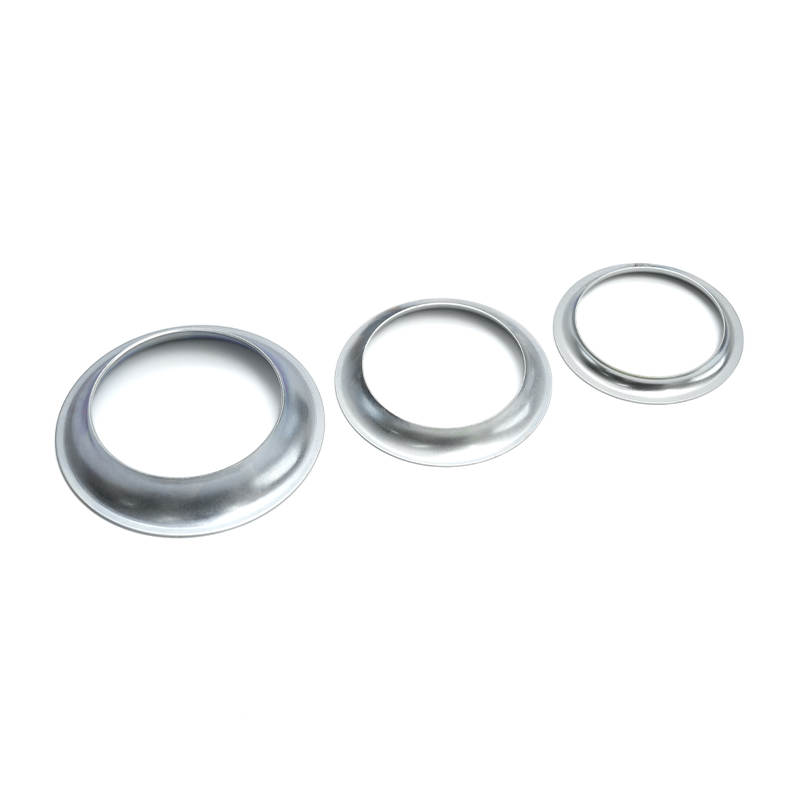

• Zliatiny hliníka – ľahké a tepelne vodivé, používané v krytoch automobilov a elektroniky.

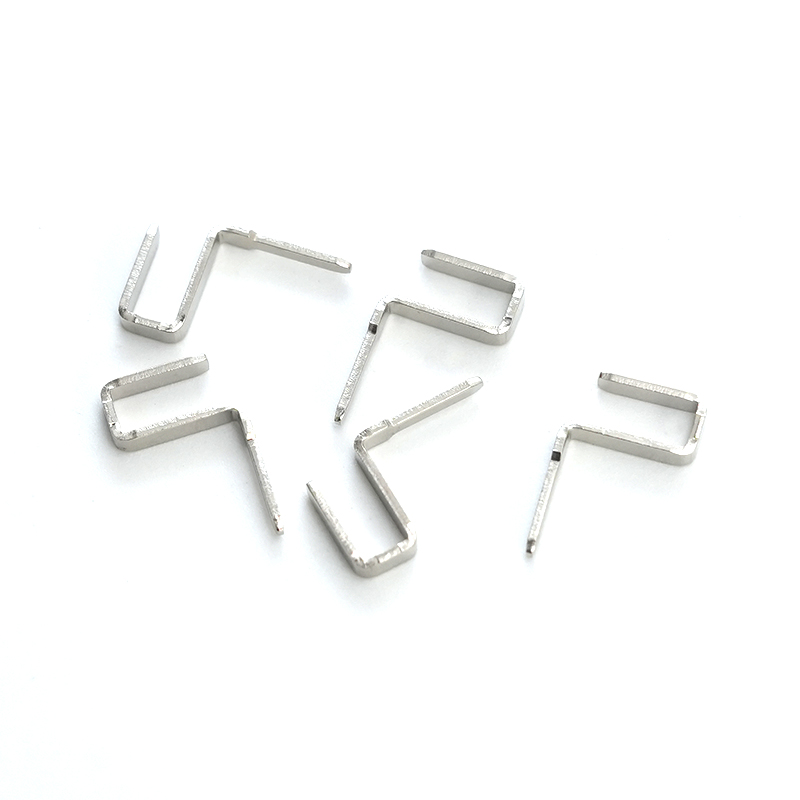

• Zliatiny medi – Vysoká elektrická vodivosť pre konektory a svorky.

Presné lisovacie nástroje: Dizajn a údržba

Nástroje sú základom presného razenia. Konštrukcia, výber materiálu a údržba matríc určujú dosiahnuteľné tolerancie a kvalitu dielov. Správne nástroje znižujú variabilitu a podporujú veľkoobjemovú výrobu bez častých prestojov.

Úvahy o dizajne razníc

• Požiadavky na toleranciu: Zápustky musia byť opracované s užšími toleranciami ako konečný diel, aby sa zohľadnilo odpruženie a tok materiálu.
• Tvrdosť materiálu: Zápustkové ocele s vhodnou úrovňou tvrdosti odolávajú opotrebovaniu a predlžujú životnosť.
• Stratégia mazania: Navrhnuté kanály a vrecká pomáhajú kontrolovať trenie, znižujú opotrebenie a zlepšujú kvalitu povrchu dielov.
• Modularita: Modulárne komponenty matrice skracujú čas výmeny prípravku a variáciu podporných dielov.

Bežné postupy údržby nástrojov

Implementácia plánu pravidelnej údržby zabraňuje neočakávaným prestojom a zabezpečuje konzistentnú kvalitu dielov. Medzi typické úlohy údržby patrí čistenie matríc, kontrola zarovnania, ostrenie hrán a meranie bodov opotrebovania. Vedenie podrobných záznamov o nástrojoch umožňuje výrobcom predpovedať, kedy matrica potrebuje renováciu skôr, ako sa vyskytnú chyby.

Proces presného razenia: Od návrhu po výrobu

Riadený procesný tok zabezpečuje, že každý diel na presné lisovanie spĺňa konštrukčné špecifikácie a je v súlade s priemyselnými normami. Nižšie sú uvedené kľúčové fázy z praktického hľadiska:

1. Inžiniersky dizajn a simulácia

Počas návrhu inžinieri používajú CAD a analýzu konečných prvkov (FEA) na optimalizáciu geometrie dielu, výber materiálov a simuláciu správania pri tvárnení. Simulácia identifikuje potenciálne problémy, ako sú praskliny alebo nadmerné riedenie pred fyzickým nástrojom.

2. Výroba matrice a skúšobná prevádzka

Po dokončení návrhu sa pomocou CNC obrábania a procesov EDM vyrábajú presné matrice. Skúšobná prevádzka so skutočnými materiálmi overuje lícovanie, rozmerové tolerancie a opakovateľnosť procesu. Úpravy sa zaznamenávajú a opakovane testujú, kým sa proces neustáli.

3. Výroba a kontrola počas procesu

Vysoké objemy sú typické pre presné razenie. Inline kontrolné metódy – ako sú laserové meranie a systémy videnia – monitorujú diely v reálnom čase. V pravidelných intervaloch sú integrované kontroly kvality, aby sa včas zachytili odchýlky a znížila sa miera šrotu.

Bežné aplikácie a požiadavky na výkon

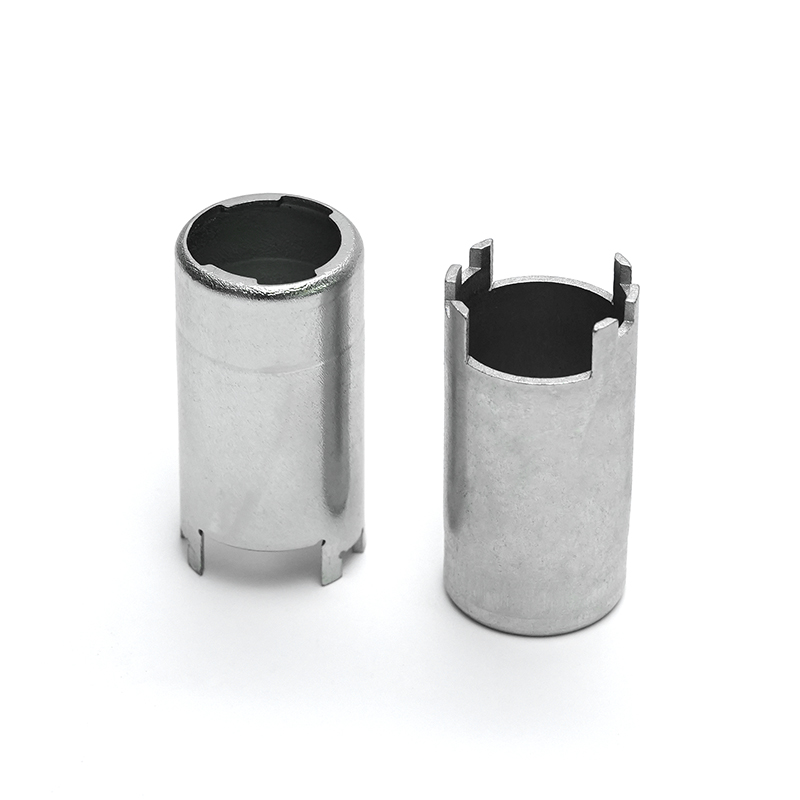

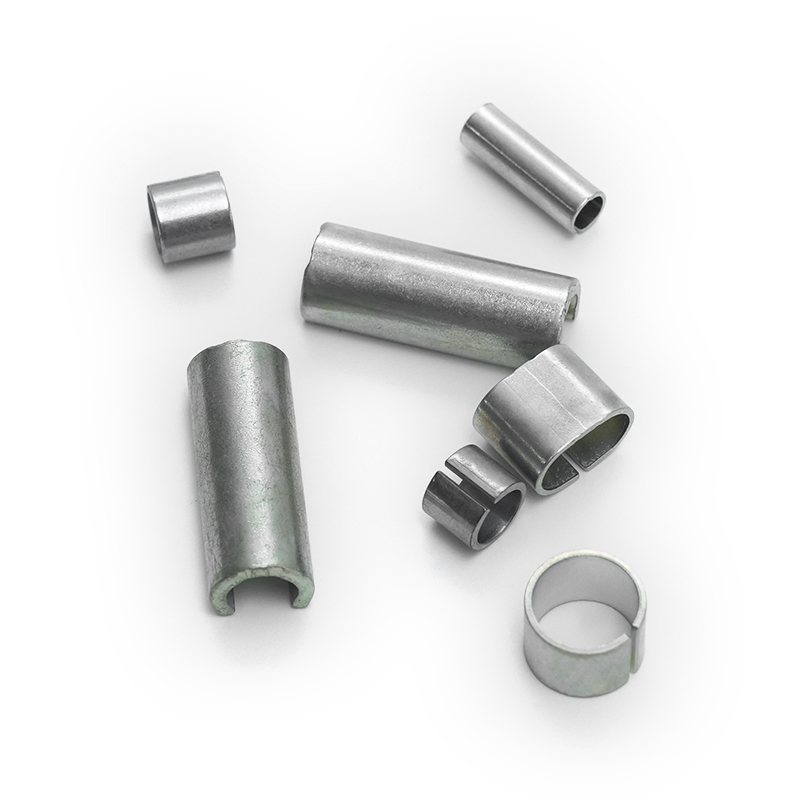

Presné lisovacie diely sú nevyhnutné na trhoch, kde je rozhodujúca rozmerová presnosť a spoľahlivý výkon. Nižšie uvádzame konkrétne odvetvia a ako ich požiadavky riadia postupy presného razenia.

Zabezpečenie kvality a kontrola tolerancie

Presné razenie vyžaduje prísne metódy zabezpečenia kvality (QA), aby sa zabezpečilo, že každá časť spĺňa špecifikácie. Postupy kontroly kvality nie sú vágne inšpekcie; zameriavajú sa na kľúčové merateľné atribúty častí a procesov.

Kritické kontrolné techniky

• Súradnicové meracie stroje (CMM): Overte 3D rozmery s presnosťou na úrovni mikrónov.
• Optické komparátory: Bezkontaktne skontrolujte profily a zarovnanie prvkov.
• Laserové mikrometre: Inline zmerajte priemery a hrúbku dielu.
• Štatistická kontrola procesu (SPC): Sledujte trendy v priebehu času, aby ste znížili odchýlky a identifikovali posun procesu.

Stratégie optimalizácie nákladov pre presné razenie

Optimalizácia nákladov pri presnom razení je dosiahnuteľná bez kompromisov v kvalite. Cielené vylepšenia vo využití materiálu, životnosti lisovníc a výrobnej priepustnosti znižujú jednotkové náklady a zvyšujú konkurencieschopnosť.

Praktické metódy na zníženie nákladov

• Optimalizujte vkladanie prázdneho materiálu, aby ste minimalizovali plytvanie materiálom.
• Investujte do odolných materiálov matrice, aby ste predĺžili životnosť nástroja a znížili počet výmen.
• Použite progresívne matrice na konsolidáciu viacerých operácií do jedného priechodu.
• Aplikujte prediktívnu údržbu, aby ste sa vyhli neočakávaným prestojom lisu.

Udržiavaním procesných údajov, protokolov o výkone nástrojov a výsledkov kontroly dielov organizovaných môžu výrobcovia identifikovať úzke miesta a uprednostňovať neustále zlepšovanie, ktoré vytvára merateľné hodnoty.
