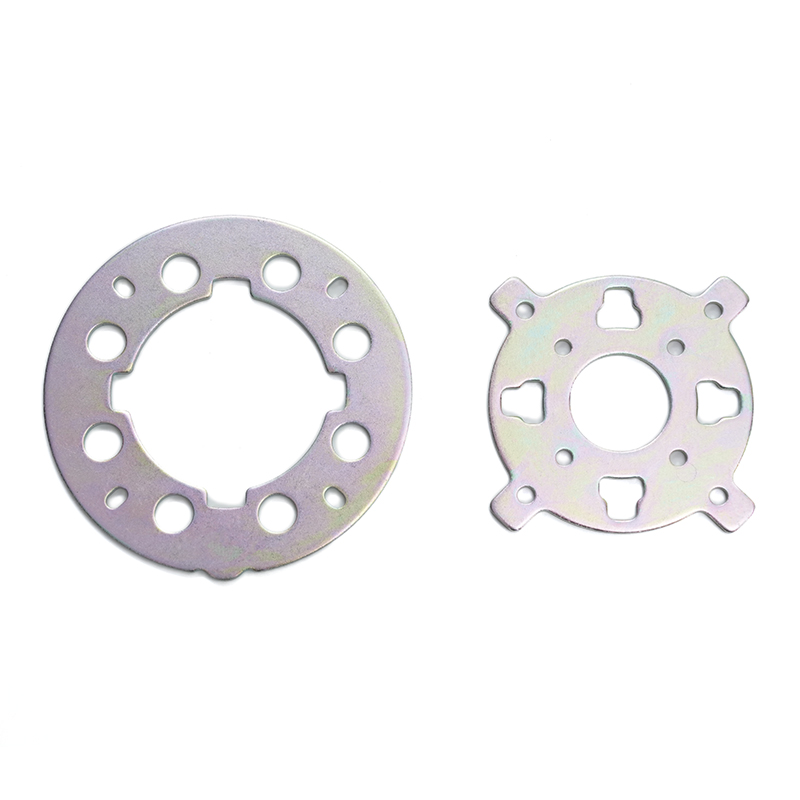

Funkčná úloha automobilových oceľových prírub v konštrukciách vozidiel
An automobilová oceľová príruba je tvarovaný okraj alebo vyčnievajúci ráfik používaný na spojenie, vystuženie alebo vyrovnanie kovových komponentov vo vozidle. V moderných konštrukciách vozidiel sú príruby nevyhnutné na prenos zaťaženia, rozmerovú presnosť a integritu spoja. Bežne sa vyskytujú v podvozkových zostavách, konštrukciách karosérie v bielej farbe (BIW), výfukových systémoch, závesných konzolách a krytoch hnacieho ústrojenstva. Zvyšovaním lokálnej tuhosti a poskytovaním kontrolovaných spojovacích plôch oceľové príruby priamo ovplyvňujú výkon pri náraze, správanie pri vibráciách a dlhodobú životnosť.
Na rozdiel od bežných kovových hrán sú automobilové príruby navrhnuté s presnou geometriou, aby spĺňali požiadavky na pevnosť, únavu a spracovateľnosť. Ich rozmery, polomery ohybu a hrúbka materiálu sú definované vo fáze vývoja vozidla, aby sa zabezpečila kompatibilita s procesmi zvárania, skrutkovania alebo lepenia, ktoré sa používajú v hromadnej výrobe.
Bežné typy automobilových oceľových prírub a ich aplikácie
Automobilové oceľové príruby sa líšia tvarom v závislosti od funkčných požiadaviek. Každý typ podporuje špecifický cieľ zostavy alebo výkonu v rámci systému vozidla.
- Konštrukčné príruby: Používajú sa v paneloch karosérie, rámových koľajniciach a priečnych členoch na zlepšenie tuhosti a zabezpečenie zvarových plôch.
- Montážne príruby: Integrované do konzol, závesných ramien a držiakov motora pre skrutkové alebo nitované spoje.
- Tesniace príruby: Nachádzajú sa vo výfukových systémoch, skriniach prevodoviek a kvapalinových krytoch, kde sa vyžaduje kompresia tesnení.
- Výstužné príruby: Pridané k dielom z tenkej ocele, aby sa zabránilo deformácii a zlepšila sa životnosť.
Výber správneho typu príruby zaisťuje, že komponenty spĺňajú mechanické aj montážne požiadavky bez zbytočného použitia materiálu alebo pridanej hmotnosti.
Oceľové triedy bežne používané pre automobilové príruby
Výber materiálu hrá rozhodujúcu úlohu vo výkone príruby. Automobilové oceľové príruby sa zvyčajne vyrábajú z uhlíkovej ocele alebo pokročilej vysokopevnostnej ocele (AHSS), v závislosti od podmienok zaťaženia a bezpečnostných požiadaviek.
| Oceľ triedy | Typická medza klzu | Bežné aplikácie |
| Nízkouhlíková oceľ | 140–210 MPa | Panely karosérie, nekritické držiaky |
| Nízkolegovaná oceľ s vysokou pevnosťou | 300–550 MPa | Časti podvozku, montážne príruby |
| Pokročilá vysokopevnostná oceľ | 600-1000 MPa | Nárazové konštrukcie, komponenty kritické z hľadiska bezpečnosti |
Ocele s vyššou pevnosťou umožňujú tenšie príruby pri zachovaní výkonu, podporujú ľahkú konštrukciu vozidla a zlepšujú spotrebu paliva.
Výrobné procesy pre automobilové oceľové príruby
Automobilové oceľové príruby sa vyrábajú pomocou vysoko presných procesov, aby sa zabezpečila konzistentnosť pri veľkých objemoch výroby. Medzi najbežnejšie výrobné metódy patrí lisovanie, valcovanie a hydraulické tvarovanie.
Razenie a lisovanie
Lisovanie je široko používané pre príruby tela a konštrukcie. Oceľové plechy sú lisované do lisovníc, ktoré vytvárajú presné ohyby a hrany. Táto metóda podporuje vysokorýchlostnú výrobu a úzke rozmerové tolerancie.
Valcovanie
Tvarovaním valcovaním vznikajú dlhé, súvislé príruby s jednotnými prierezmi. Bežne sa používa na rámové komponenty a výstužné koľajnice, kde je kritická konzistencia a pevnosť.
Hydroformovanie
Hydroformovanie uses high-pressure fluid to shape steel tubes or sheets. This process enables complex flange geometries with fewer welds, improving structural integrity and weight distribution.
Metódy spájania používané s oceľovými prírubami
Automobilové oceľové príruby sú navrhnuté tak, aby podporovali špecifické techniky spájania. Výber metódy ovplyvňuje pevnosť, odolnosť proti korózii a použiteľnosť.
- Bodové zváranie: Bežné v zostavách s karosériou v bielej farbe pre rýchle, automatizované spájanie.
- MIG a laserové zváranie: Používa sa tam, kde sa vyžaduje vyššia pevnosť alebo presnosť.
- Skrutkovanie a nitovanie: Uprednostňuje sa pre prevádzkyschopné spoje a zostavy zo zmiešaných materiálov.
- Štrukturálne lepidlá: Často kombinované so zváraním na zlepšenie odolnosti proti únave a tesnenia.
Úvahy o návrhu pre automobilové oceľové príruby
Správna konštrukcia príruby vyvažuje pevnosť, vyrobiteľnosť a náklady. Inžinieri musia zvážiť polomer ohybu, šírku príruby a vzdialenosť od okraja, aby sa zabránilo praskaniu alebo nadmernému stenčovaniu počas tvarovania.
Dôležitá je aj ochrana proti korózii. Pozinkované alebo pozinkované oceľové príruby sa bežne používajú v exponovaných oblastiach, aby splnili štandardy dlhodobej životnosti. Drenážne otvory a aplikácia tesniaceho tmelu sú často začlenené do konštrukcií prírub, aby sa zabránilo hromadeniu vlhkosti.
Kontrola kvality a požiadavky na toleranciu
Pre automobilové oceľové príruby je nevyhnutná rozmerová presnosť, pretože nesúososť môže viesť k problémom s montážou a zníženiu konštrukčného výkonu. Kontrola kvality zvyčajne zahŕňa kontrolu súradnicového meracieho stroja (CMM), meranie uhla príruby a testovanie integrity zvaru.
Automobiloví výrobcovia špecifikujú prísne tolerancie, aby zabezpečili kompatibilitu s robotickými montážnymi systémami a konzistentnú kvalitu konštrukcie vozidla.
Budúce trendy vo vývoji automobilových oceľových prírub
Ako sa vozidlá posúvajú smerom k elektrifikácii a ľahkému dizajnu, automobilové oceľové príruby sa vyvíjajú. Stále viac sa používa oceľ s ultra vysokou pevnosťou, polotovary na mieru a hybridné oceľovo-hliníkové zostavy. Tieto inovácie pomáhajú znižovať hmotnosť pri zachovaní bezpečnosti pri náraze a konštrukčného výkonu.
Pokročilé simulačné nástroje a digitálna výroba tiež zlepšujú optimalizáciu prírub, znižujú plytvanie materiálom a urýchľujú cykly vývoja vozidiel.
